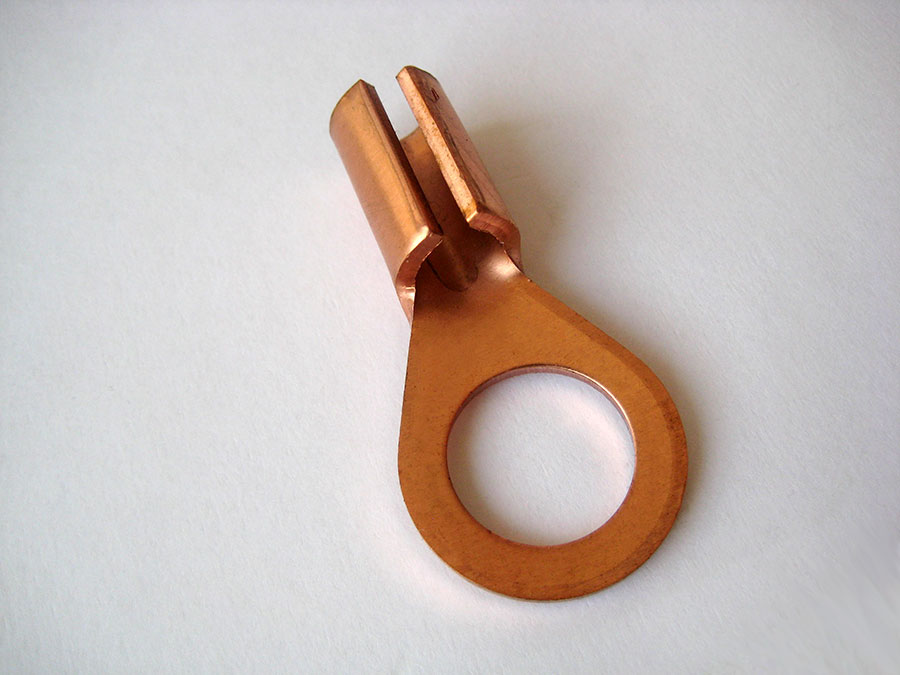

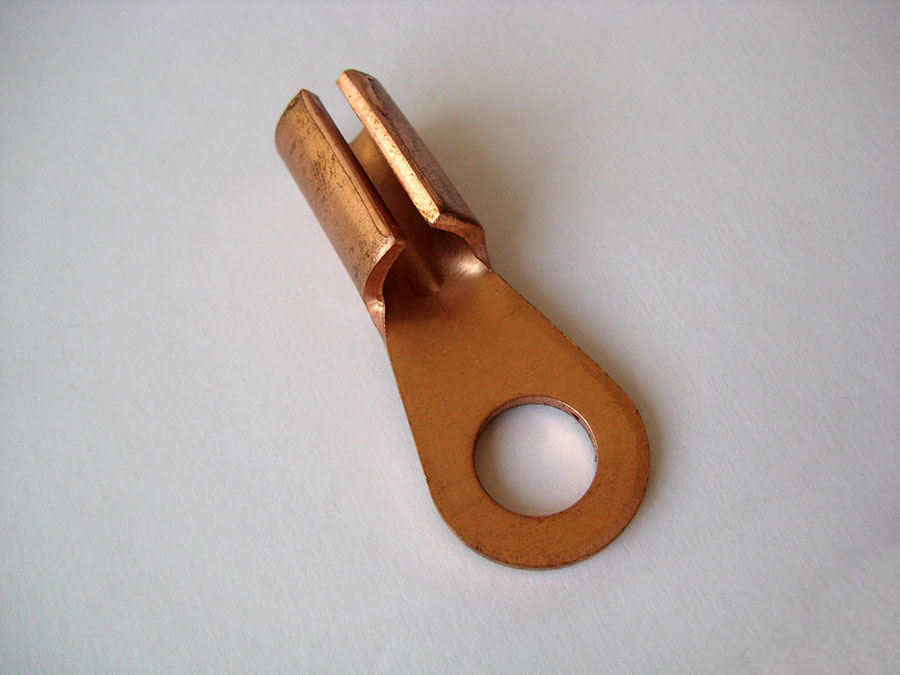

They are used in electrical industry with bigger cable sections and where bigger voltage is present.

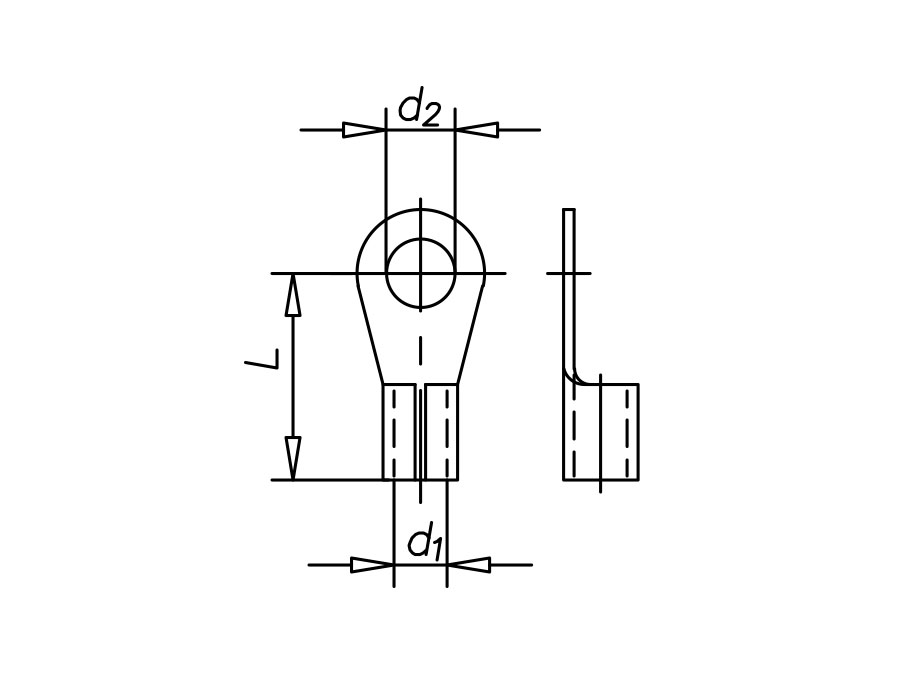

Ring cable lugs DIN 46211 | |||||
---|---|---|---|---|---|
Wire size range (mm²) | Dimensions (mm) | Materijal | Designation in the catalog | ||
d1 | d2 | L | |||
16 | 5,4 | 6,5 | 24 | Cu | 92011606 |
Cu tinned | 92031606 | ||||
10,5 | 29 | Cu | 92011610 | ||
Cu tinned | 92031610 | ||||
25 | 6,8 | 8,4 | 25 | Cu | 92012508 |
Cu tinned | 92032508 | ||||
35 | 8,2 | 8,5 | 38,5 | Cu | 92013508 |
Cu tinned | 92033508 | ||||
10,5 | 38,5 | Cu | 92013510 | ||
Cu tinned | 92033510 | ||||
16,5 | 38,5 | Cu | 92013516 | ||
Cu tinned | 92033516 | ||||
50 | 9,5 | 10,5 | 38,5 | Cu | 92015010 |
Cu tinned | 92035010 | ||||
70 | 11,2 | 10,5 | 33,5 | Cu | 92017010 |
Cu tinned | 92037010 |
